Как правильно монтировать мягкую кровлю - пошаговая инструкция

Если вы решили строить дом с мягкой кровлей, изучите специфику материала. Неважно планируете вы крыть крышу самостоятельно или с привлечением подрядчиков. Даже если вы не стелите полотна своими руками, полезно знать что следует проконтролировать в работе строителей.

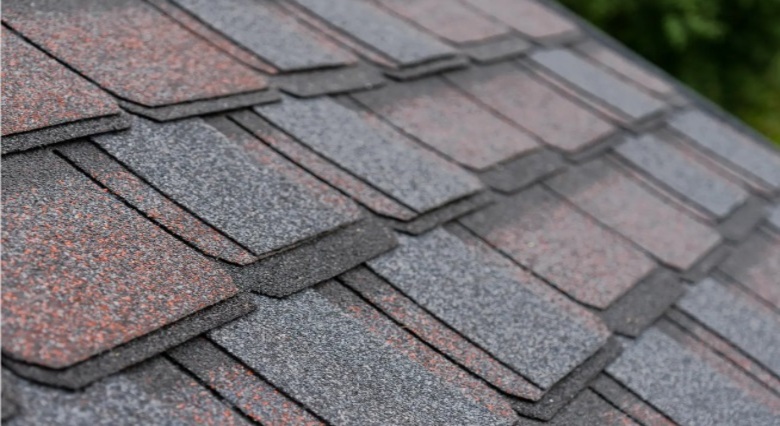

К “мягкой кровле” относятся несколько видов материалов. Однако чаще всего так называют гибкую черепицу.

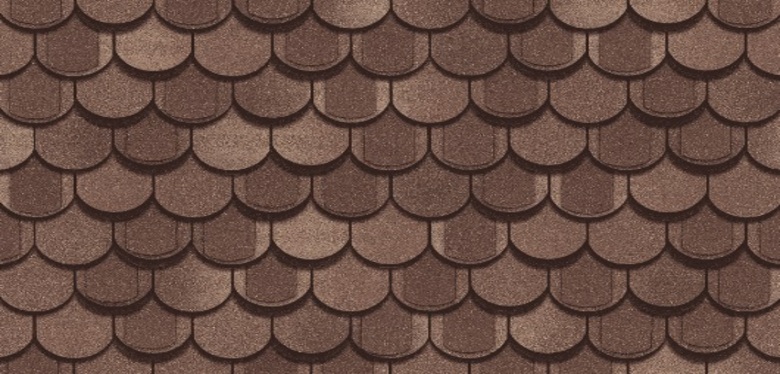

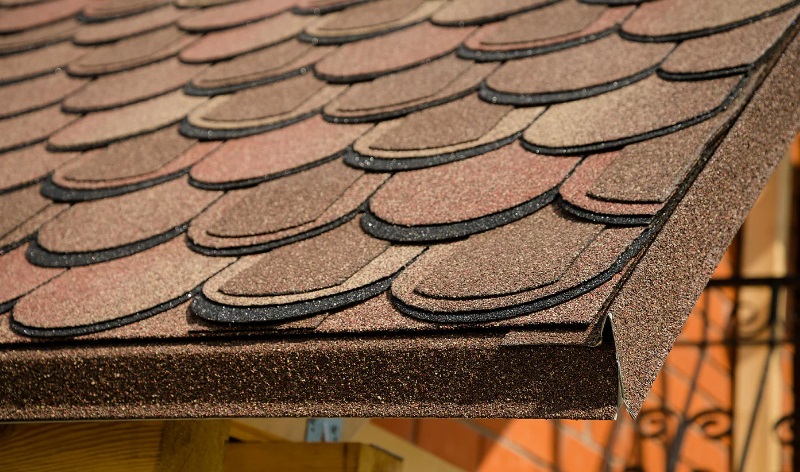

Это финишное кровельное покрытие для скатных крыш. Оно представляет собой полотно (гонт) с фигурными вырезами по одному краю. Внешне такой гонт похож на 3–5 отдельных черепичных пластин.

Структура гибкой черепицы напоминает слоеный пирог, где каждый слой выполняет особую функцию:

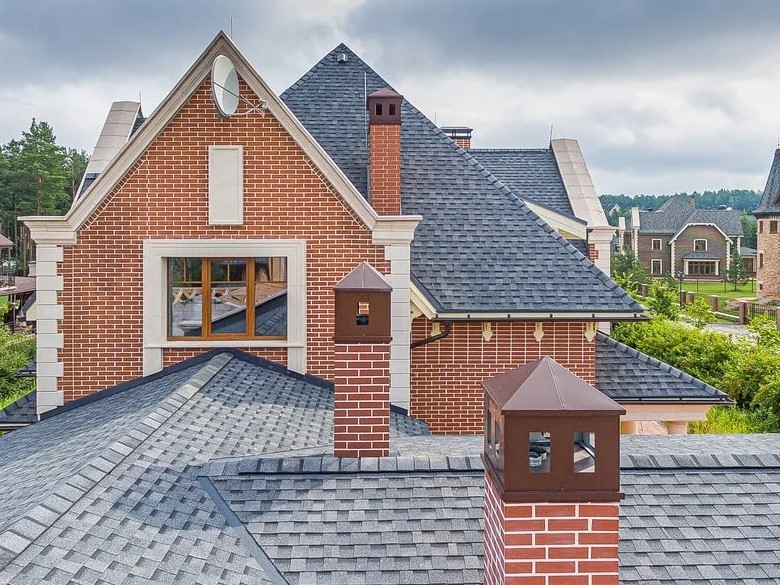

Такая кровля востребована в частном строительстве. Причин тому немало. Возможность монтировать покрытие самостоятельно - одна из них. Но прежде чем начать работу, изучите инструкцию .

Об этом материале сложилось неоднозначное мнение. Некоторые убеждены, что мягкое черепичное покрытие недолговечно. Гарантия от производителя на черепицу составляет от 10 до 100 лет. Проблема не в качестве материала. Работа с мягкой кровлей кажется предельно простой. За нее берутся мастера, не вникая в тонкости процесса, не изучая инструкций. Между тем, чтобы такая крыша была долговечной, необходимо соблюдать технологию. Именно нарушение правил приводит к потери качества материала или конструкции полностью.

На данный момент существуют несколько вариантов:

Грамотно спроектированная и смонтированная крыша должна иметь:

Кроме этого важно грамотно уложить мягкую черепицу. Здесь немало тонкостей, которые сказываются на конечном результате.

Для укладки мягкой черепичной кровли не потребуется сложного оборудования. Будет достаточно собрать стандартный набор:

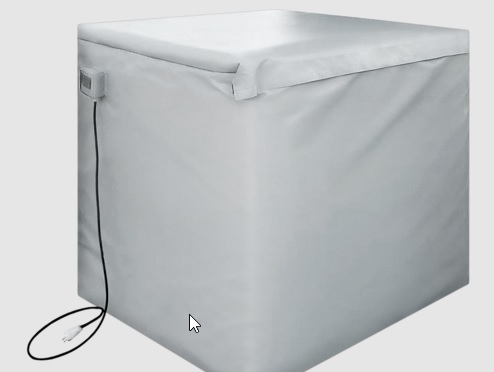

Если укладку производят в холодное время, потребуется термочехол с обогревателем. В нём выдерживают материал перед укладкой. Когда рядом есть отапливаемое помещение, термочехол не понадобится.

Кроме инструментов потребуется оснащение. Чтобы безопасно перемещаться на высоте используют страховочные устройства ползункового типа. Они обеспечивают безопасность, но не ограничивают свободу перемещения.

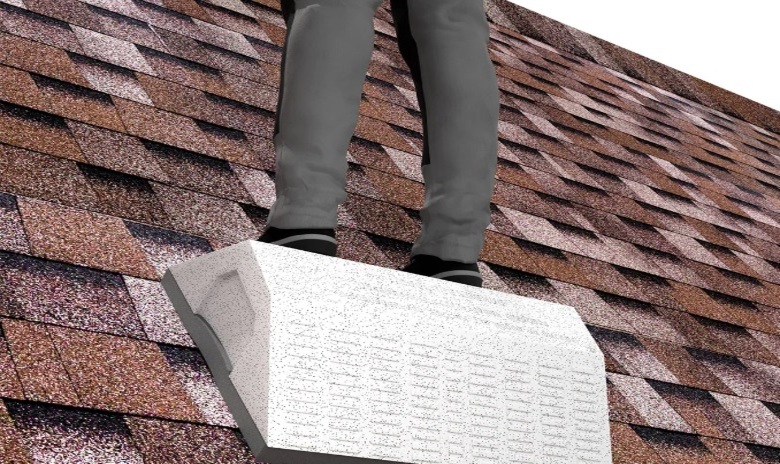

Также рекомендуется использование подмостей. Они бывают стационарными (деревянные доски зафиксированные на кронштейнах) или трап-ступеньками из пенопласта повышенной плотности, которые не требует механического крепления. Важно знать, что ступеньку допускается делать только на крышах с гибкой черепицей. Другие покрытия не смогут обеспечить безопасность.

Для мягкой кровли требуется сплошной настил:

Стропильная система должны соответствовать действующим строительным нормам региона. Ориентируйтесь на СП 64.13330.2011.

Для сплошного настила используют фанеру ФСФ (ГОСТ 3916.1-2018, ГОСТ 3916.2-2018) или ОСП-3 (ГОСТ Р 56309-2014, EN 300).

Как правильно класть щиты основания крыши под мягкую кровлю

Крупные щиты следует класть с разбежкой швов (смещение не менее 1/5 длины плиты). Крепление производят ершёнными гвоздями или саморезами по дереву.

Между листами следует оставлять зазор 3–5 мм для компенсации температурного расширения.

Если работать приходится при температуре ниже +10° C, ОСП плиты выдерживают на стройплощадке не менее 3 суток. Для этого их укладывают стопками с проставками. Так материал акклиматизируется и после фиксации будет стабильным. Когда возможности выдержать материал нет, листы распиливают на пять равных частей, затем закрепляют с компенсационным зазором. Благодаря данным мерам не образуются волны и неровности.

Перед укладкой гонтов важно дождаться полной усадки деревянных деталей, чтобы избежать деформации.

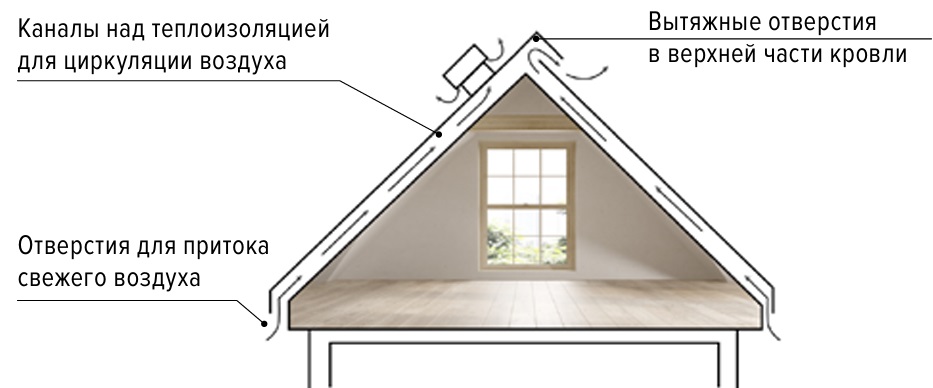

Сооружая настил необходимо продумать вентиляцию. Это ключевое условие долговечности кровли. Она предотвращает образование конденсата, защищает утеплитель и деревянные конструкции подкровельного пространства, защищает покрытие от перегрева.

Если полностью накрыть основание изоляционным полотном , проблемы не заставят себя ждать. Отсутствие циркуляции воздуха приводит к:

Чтобы предотвратить повреждения конструкции, необходимо:

1. Обеспечить приток воздуха через карнизные продухи или перфорированные софиты. Оптимальное расположение приточной вентиляции – карнизный свес. Воздух должен поступать равномерно по всей длине карниза через:

                - Зазор между гидро-ветрозащитной мембраной и основанием;

                - Перфорированные софиты.

Согласно СП 17.13330.2017 "Кровли", минимальная площадь приточных отверстий составляет 200 см² на 1 м/п карниза.

2. Организовать вентиляционный зазор – свободное пространство между утеплителем и кровельным покрытием.

Для мансардной крыши вентканал формируется за счет контробрешетки и обрешетки. Это обеспечит переток воздуха между соседними каналами.

Высота зазора должна составлять:

                - 50 мм при уклоне ската >20°

                - 80 мм при уклоне 12–20°.

Для холодного чердака вентиляционным каналом служит чердачное пространство. Оно должно быть свободным, чтобы воздух циркулировал без преград .

3. Продумать вытяжку. Самое подходящее место – конек (когда он есть) или верхняя часть ската.

По СП 17.13330.2017, требуемая площадь вытяжных коньковых отверстий - 100 см² на 1 м/п.

Для организации вытяжки рекомендованы следующие элементы:

Грамотно спроектированная вентиляция продлевает срок службы кровли, поддерживает комфортный микроклимат дома.

Обязательная составляющая кровельного пирога - подкладочный ковер . Его укладывают независимо от угла уклона крыши. Он выполняет несколько ключевых функций:

Дополнительная гидроизоляция.

Защищает конструкцию от протечек, особенно в местах повышенного скопления воды (ендовы, примыкания).

Выравнивание поверхности.

Сглаживает мелкие неровности черновой поверхности, обеспечивая идеальные условия для укладки битумных листов кровли.

Защита от механических повреждений.

Предотвращает истирание гонта при монтаже и эксплуатации.

Подкладочный ковер стелят по всей площади настила. Перед укладкой его раскатывают на крыше и дают вылежаться. К этому моменту основание должно быть подготовленным, то есть сухим.

Ковер механического крепления

Крепить полотно механическим способом необходимо при одном температурном режиме. То есть после ночной прохлады ему снова нужно дать вылежаться. Оптимальная температура для проведения работ - выше +10° C.

Если работы проводят при температурах от 0 до +5° С, ковер выдерживают внутри помещения при + 23° С не менее суток, подают наверх непосредственно из теплого места хранения и дополнительно фиксируют специальными ершеными гвоздями.

Самоклеящийся ковер

Самоклеящиеся полотна также требовательны к температурному режиму. В холодное время, чтобы покрыть ими кровлю, их прогревают перед укладкой. Для этого допустимо использовать только строительный фен с потоком воздуха не выше 60–70 ° С. Горелки применять запрещено. Ковер стелят постепенно снимая защитную пленку, контролируя равномерностью натяжения.

Важно! Самоклеящийся подкладочный ковер необходимо стелить в местах наиболее вероятных протечек: в ендове и на карнизе. При этом на карнизе ковер стелется на всю ширину карнизного свеса плюс толщина стены плюс 600 мм. внутрь здания. На всю остальную кровлю допустимо использование ковра механической фиксации с обязательной проклейкой всех вертикальных и горизонтальных нахлестов.

Крепление полимерных и битумно-полимерных ковров отличается. Перед укладкой изучите инструкцию.

Кроме подкладочного материала потребуются планки. Это металлические изделия покрытые гранулами натурального базальта, которые придают конструкции законченный вид. Однако помимо эстетических они имеют и другие функции:

Их используют в зависимости от конфигурации кровли.

Доборные элементы подбирают по цвету, фактуре и количеству слоёв черепицы. Чтобы не ошибиться, пользуйтесь специальным калькулятором. Указав характеристики гонтов, можно подобрать подходящие планки, ендовный ковер, коньково-карнизные изделия.

Ендова - это место стыка двух кровельных плоскостей во внутреннем углу. Если допустить ошибку при ее организации, велик риск протечек. Поэтому крайне важно соблюдать технологию.

Для правильного водоотведения потребуется гидроизоляционный ендовный ковер. Это битумно-полимерный рулонный материал. Основа выполнена из полиэфира, пропитанного битумно-полимерным составом. Также он имеет базальтовую посыпку - внешний защитный слой. Тыльная сторона покрыта мелкозернистым песком.

Есть два способа организации ендов на кровле.

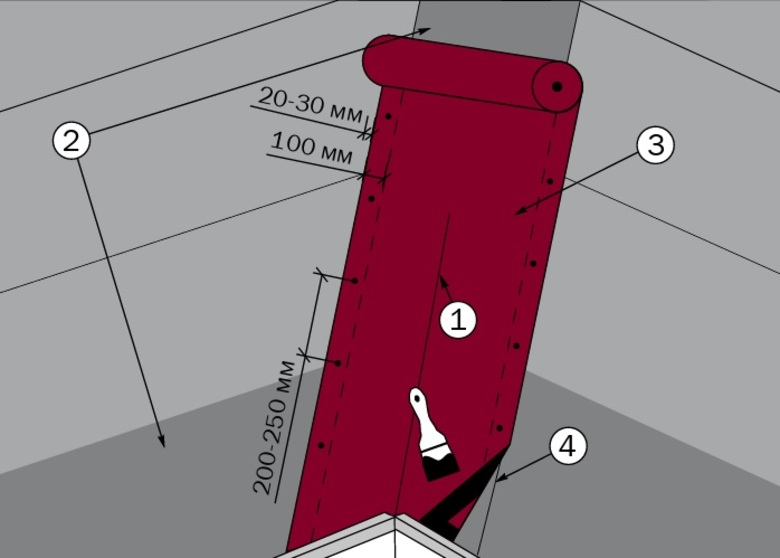

Открытый метод

В идеале ендовный ковер не должен иметь стыков. Если приходится совмещать несколько отрезов, обеспечьте нахлест 30 см.

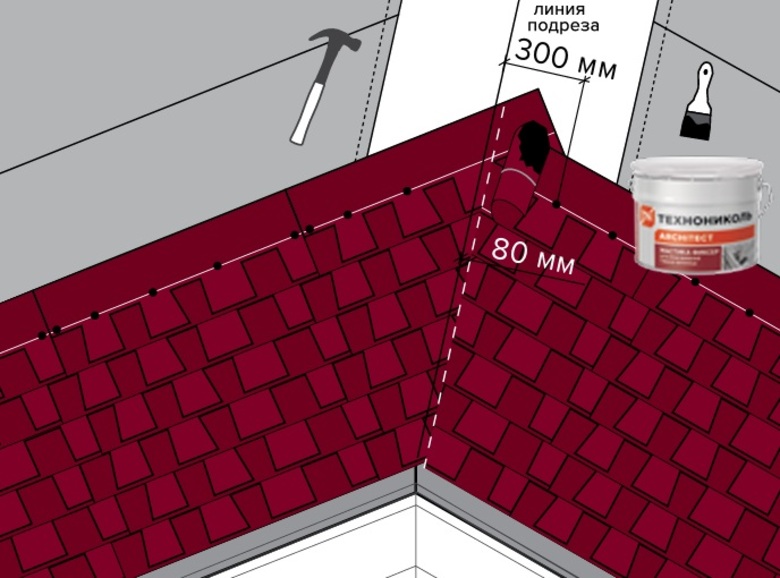

Метод подреза

Данный метод позволяет создать надежную гидроизоляцию стыков, продлевая срок службы кровельного покрытия.

Перед тем, как укладывать материал, необходимо оборудовать свесы металлической карнизной планкой. Она закроет кровельный пирог, защитит его от негативного воздействия осадков.

Алгоритм действий:

Когда основание подготовлено, можно приступать к работе с рядовой мягкой черепицей. Есть два способа крепления полотен. Какой именно применим в конкретном случае зависит от типа основания и максимального угла наклона.

Устройство такого покрытия существенно отличается от укладки листовых (металлочерепицы, профнастила, ондулина, шифера) и штучных материалов (композитной плитки).

Чтобы избежать визуального дисбаланса плитку из разных пачек перемешивают. Обычно берут 5-6 упаковок и смешивают их содержимое.

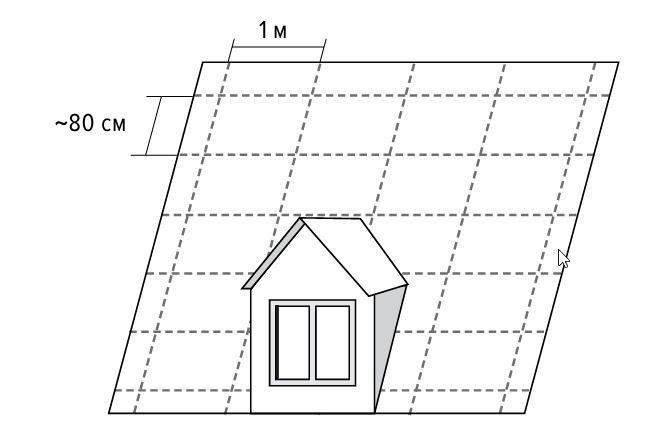

Перед тем, как укладывать мягкую черепицу, сплошное основание необходимо разметить по горизонтали и вертикали. Это поможет выдержать геометрию раскладки, а также выровнять полотна на сложных крышах.

Разметку следует проводить следующим образом:

Разметка является ориентиром, а не шаблоном раскладки. То есть фиксировать полотна точно по линиям не обязательно. Они нанесены лишь для контроля.

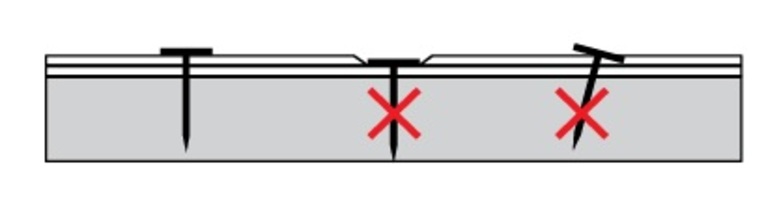

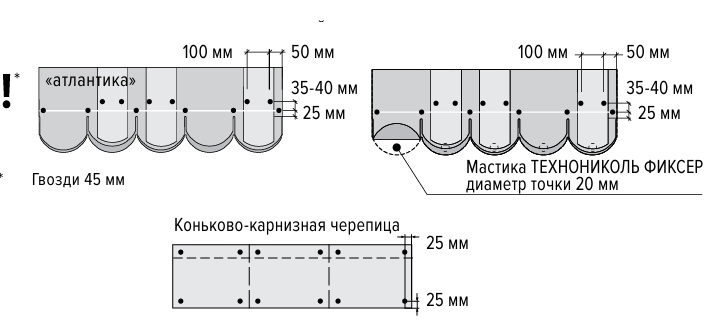

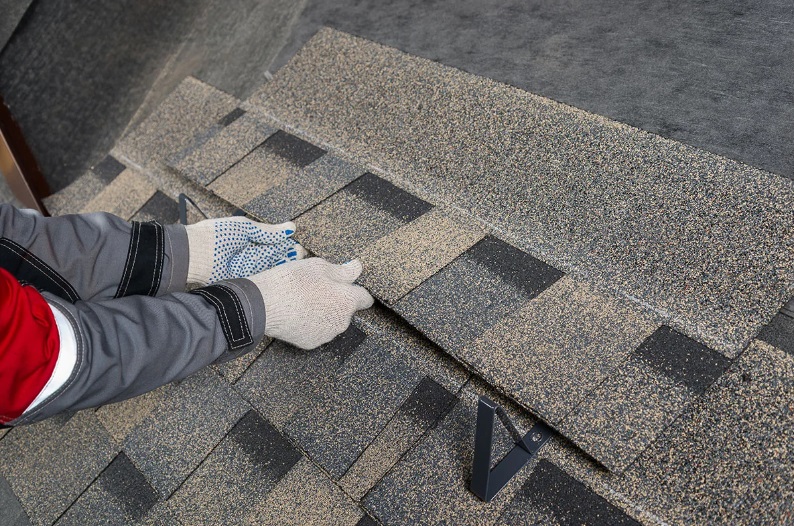

Рядовую черепицу крепят поштучно. Для фиксации используют специальные оцинкованные гвозди с широкой шляпкой. Необходимое количество гвоздей зависит от угла наклона крыши и формы нарезки листов кровли. Вбивать гвозди следует так, чтобы шляпки не врезались в толщу листов, а находились на их плоскости.

От того, насколько правильно будут прибиты детали, зависит надежность покрытия.

Начинают работу от карниза. Для этого укладывают стартовую полосу. Для неё можно использовать:

Первый ряд фиксируют поверх подготовленной стартовой полосе, отступив от карниза 1-2 см со смещением по диагонали.

Особенности раскладки зависят от формы нарезки. Перед тем, как приступать к работе, изучите инструкцию.

Углы полотен, примыкающих к металлической фронтонной планке обрезают на 2-3 см. Это нужно для отбоя воды.

В зоне фронтона полотна следует промазывать мастикой, чтобы исключить протечки во время косых дождей.

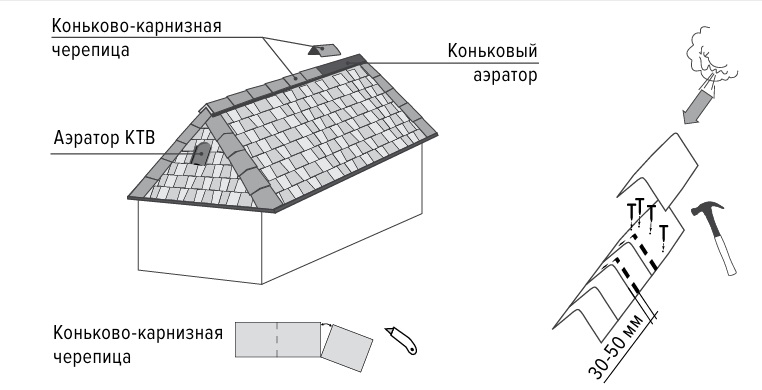

Фиксируя гибкую кровлю на коньке помните о вентиляции.

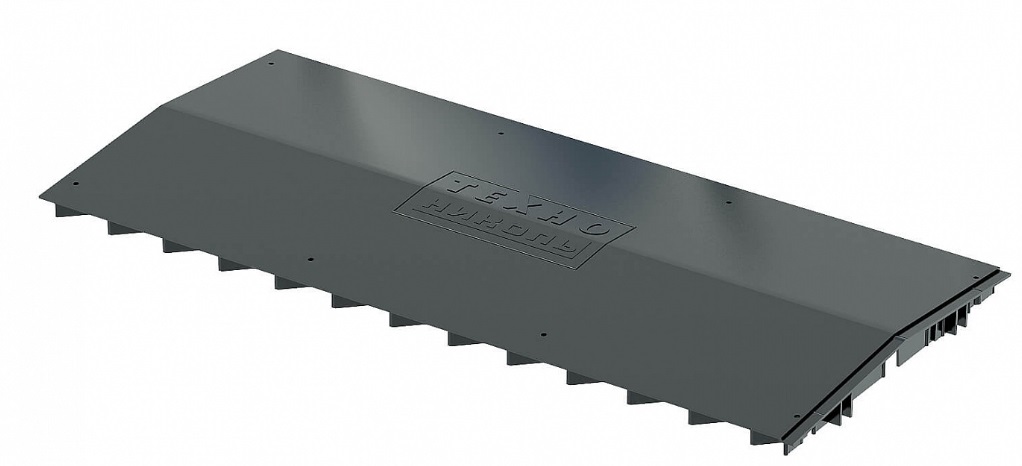

На предварительно подготовленную щель в коньке шириной 7–8 см устанавливают коньковый аэратор. Для фиксации используют оцинкованные саморезы длиной не менее 41 мм. Аэратор уже имеет заготовленные отверстия.

Чтобы оформить коньки или ребра, используют гонты коньково-карнизной черепицы . Их делят на три части поперек. Для этого предусмотрена поперечная перфорация.

Использование рядовых гонтов запрещено.

Работа начинается с противоположной стороны от преобладающих ветров. Коньково-карнизная черепица укладывается поверх аэратора и крепится специальными гвоздями длиной 60 мм (по 2 гвоздя на элемент). Линию крепления определяют по отформованной разметке на аэраторе.

Когда конек нужно врезать в скат, действуют по следующему алгоритму:

Рядовую черепицу монтируют с учетом рельефа карниза. В местах примыкания делают фигурный вырез, повторяющий форму конька.

Важные нюансы:

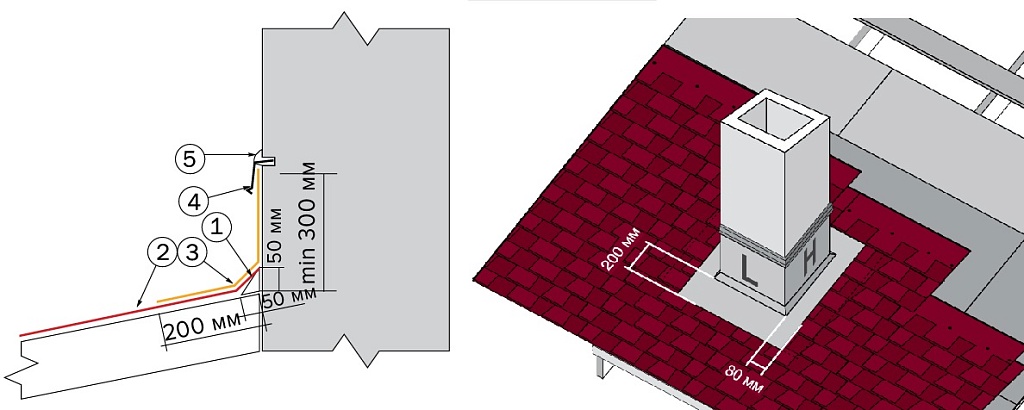

Довольно часто приходится сталкиваться с примыканием к стене, например, когда её конструкция многоуровневая или есть крыльцо. Тогда в зоне стыка ската со стеной устанавливается треугольная рейка. Например, деревянный брусок 50×50 мм, распиленный по диагонали, или стандартный плинтус.

Если стена примыкания кирпичная, ее оштукатуривают и обрабатывают праймером.

При герметизации дымовых или вентиляционных труб используют специальные выкройки. Их изготавливают либо из ендовного ковра, либо из металла с антикоррозийным покрытием. Они требуют предварительной подготовки. Их сгибают или делают надрезы в соответствующих местах.

Работы по устройству примыкания к трубе начинают только после подведения гонтов. Дальнейший монтаж кровельного покрытия возможен только после установки всех подготовленных выкроек.

Выкройку кладут следующим образом:

При обходе труб важно соблюдать принцип каскадности стока воды. По бокам и с тыльной стороны формируют водоотводящие желоба шириной 8 см. Все стыки рядовой черепицы в местах, где отсутствует самоклеящийся слой, дополнительно проклеивают мастикой с нахлестом 10 см. Чтобы обеспечить эффективное водоотведение подрезают углы.

Есть два типа снегозащитных элементов:

В первом случае оптимальным считается шахматное расположение защитных конструкций вдоль карнизного участка. Устанавливают детали снегозащиты в процессе фиксации полотен мягкой кровли. На каждый метр карнизной линии потребуется 4-6 единиц. Точное количество зависит от:

Уточняйте информацию в инструкции к материалам.

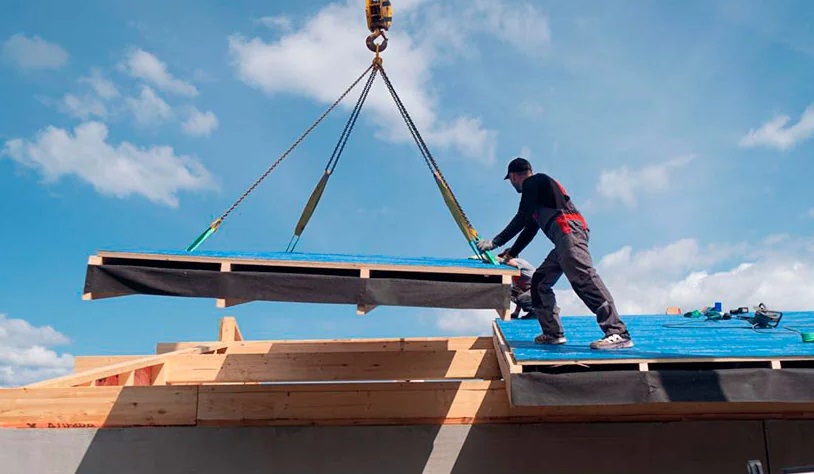

Ускорить работу можно, заказав готовые кровельные панели. Это комплексное решение, куда входят:

Существуют различные варианты комплектации, адаптированные под конкретные типы покрытий, включая гибкую черепицу.

Производят панели на заводе. Основой служит специально подготовленная древесина – сухая строганная доска, сращенная по длине. Таким образом удается избежать образования пустот внутри деревянных стройматериалов.

На стройку привозят конструктор, из которого собирают крышу. После остается только нанести недостающие мягкие гонты.

В чем плюс использования готовых панелей?

Мягкая кровля прослужит десятилетия. Главное - соблюсти технологию во время строительства. Изучить ее подробно вы можете по статьям и видео о том, как правильно укладывать мягкую кровлю.
